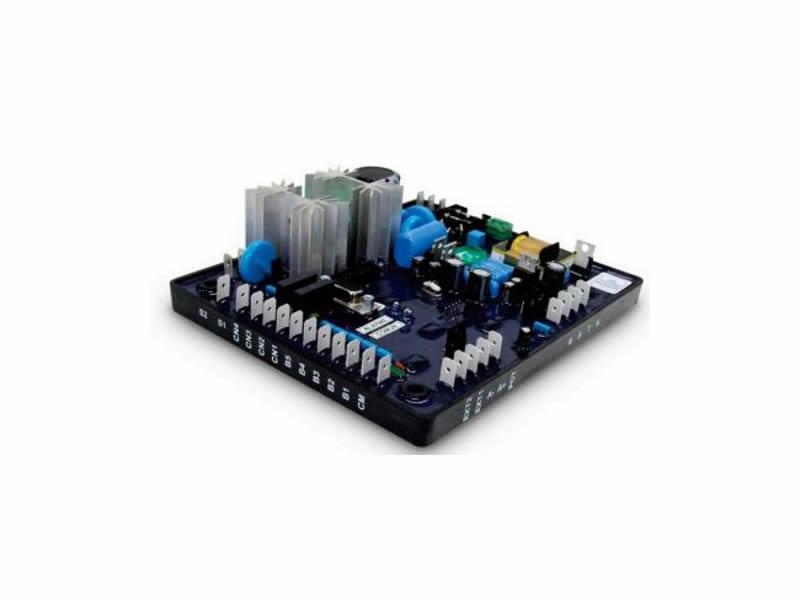

Regulador de Tensão Digital AVR-D-OPT-21

• São equipamentos compactos com funcionalidade similar aos equipamentos analógicos, mantendo a alta confabilidade. São aplicáveis em geradores brushless (sem escovas) com ou sem PMG.
• O equipamento é completamente confgurável via protocolo MODBUS para PC/RS232 e possui ajustes de tensão via entrada analógica, potenciômetro externo ou entrada digital. É possível ajustar parâmetros como os três ganhos do controlador PID, tensão de referência, proteções de sobre-tensão e sobre excitação, sobrecorrente, limitador U/F, entre outros parâmetros.

Corrente de saída nominal	até 5A
Corrente de saída forçada por 1 minuto	até 7A
Tensões nominais de realimentação, utilizando alimentação externa ou PMG (volts efcaz)	110Vca / 220Vca / 380Vca / 440Vca / 480Vca / 520Vca
Tensão mínima do gerador (remanente)	sufciente para manter a tensão de alimentação minima
Conexão de alimentação	(PMG) trifásico/monofásica
Conexão de realimentação	trifásica/monofásica (com neutro)
Faixa de frequência de operação na realimentação	45Hz a 75Hz
Relação de ganho do retifcador controlado (a vazio)	conexão trifásica: 1,32
Tensão máxima de campo	tensão alimentação trifásica x 1,32
Regulação estática	< 0,5%;
Frequência de alimentação	10 à 300V;
Faixa de ajuste de tensão (Software)	remanente até tensão máxima de realimentação nominal
Limitador U/F	frequência ajustável de 0 a 75Hz e queda ajustável de 2V/Hz a 50V/Hz
Temperatura de operação	-40°C a 60°C
Temperatura de armazenamento	-20°C a 40°C
LED de indicação	indicação de comunicação
LED de alarme	indicação de alarme (alarme que irá atuar, confgurável conforme necessidade do cliente)
Entrada digital	presente (liga/desliga, habilita paralelo e ajuste de tensão)
Entrada analógica	confgurável 4 a 20mA, +/-10Vcc e 0 a 10Vcc ou Potenciômetro ( 5k, 3W)
Variação da entrada analógica	variação +/- 15% da tensão de referência
Rampa de Inicialização	podendo ser confgurado de 0 à 4s
Relé de alarme	2 relés confguráveis para quais alarmes irá atuar
Operação paralelo	TC 5A
Correção do fator de potência (conforme modelo)	variando de 0 à 20 % a tensão de referência
Droop	variando de 0 à 20 % a tensão de referência
Proteções	sobretensão e sobrecorrente de campo (implementação analógica)
Limitadores	sobrecorrente de campo (software) / sobreexcitação / U/F
Alarmes	diodo girante / subfrequência
Dimensões (A x L x P)	52 x 147 x 180mm
